台区高电压治理分析报告

1 、基本概述：北京市通州区某台区户用光伏装机数量比较多,时常出现用户侧电压偏高情况，虽改变变压器档位调节输出电压，但效果不明显，特别是用户负荷较少的时段，供电电压指标超过上限要求，对用电设备安全稳定运行带来一定隐患。

2 、解决思路：针对此问题，经系统调研和同专业厂家深度沟通，拟选定一台区某一回路加装自动电压调节装置（型号规格：JT-LSVR-0.4/60）作为试点，观测加装前后用户侧电压基本情况。

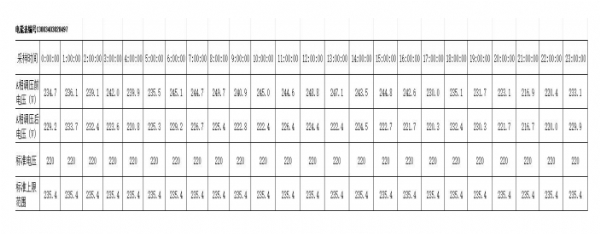

3、数据采集： 2024年11月22日，在用户13003403028497回路加装自动电压调节装置，该装置采用三相供电单相调节方式，自动跟踪出口电压情况，实时控制调节，该装置容量60KVA。以下是加装自动电压调节装置后装置前、后A相电压采集点对比数据：

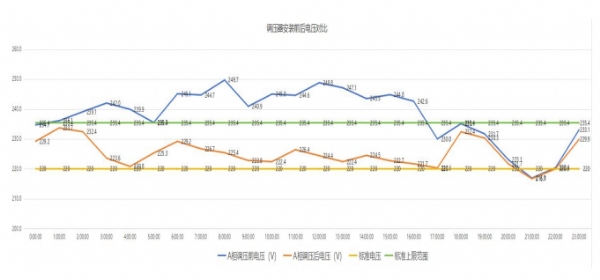

通过A相同一时段数据对比分析：可以看出台区输出侧电压在一天中绝大时段均在国网规定的220V电压的正偏差（绿色线）以外，通过自动电压调整装置后用户侧电压得到有效修正（橙色线），均在合格范围内。

4、结论：可以看出加装自动电压调整装置后用户侧电压得到很好改善，电压指标符合国家标准《电能质量供电电压允许偏差》GB12325-90规定，调压效果显著。
