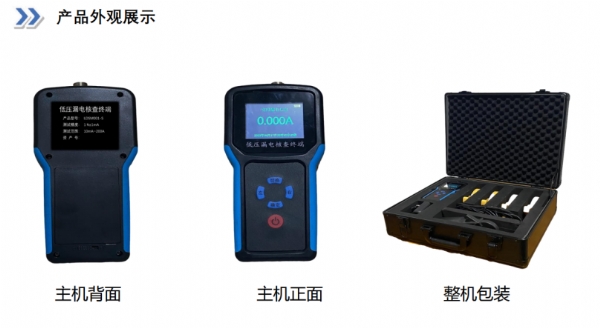

产品名称：低压漏电核查终端

产品型号：JT5M001-S

10kV 桥头中学台区漏电检测报告

一、基本情况

1、泰和县桥头营业站 10kV 桥头中学台变报装容量为 315kVA，用户数量 200 多户，属于乡镇集市用电，人口密集，用电负荷大。

2、该台区从2月15 日开始，线损从 3%左右升高至 6%，每日损失电量为 100kwh 左右

3、台区现场零线带电，实际测量零线带电 110 伏左右，存在较大的安全隐患。

该供电所联系我司人员协助核查，应用我司研发的低压漏电核查仪进行漏电故障定位核查。

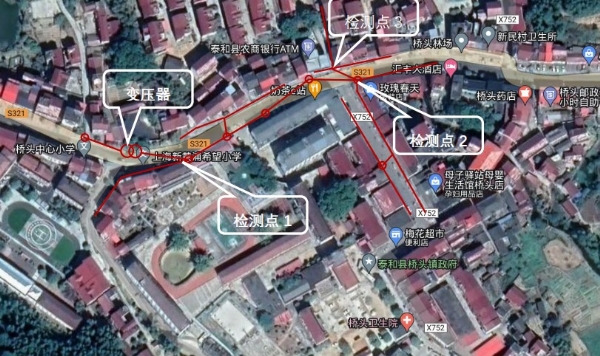

二、台区线路图:

三、测试过程:

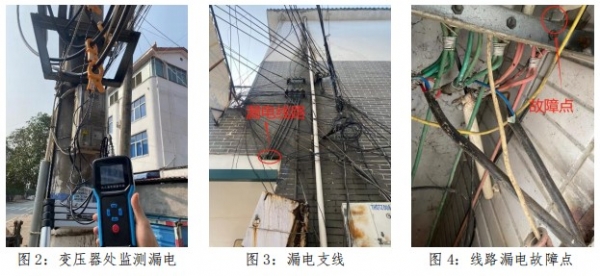

1、变压器出线处测得该台区存在 15.950A 漏电流，确定该台区存在漏电;

2、根据现场低压线路走向，选择图1中检测点1位置下户线进行漏电检测，未发现学校方向线路有漏电现象;

3、再选择图中检测点2位置进行监测，测得往农商银行方向存在 15.872A 漏电流，确认台区漏电方向:

4、在检测点3位置有3路分支，现场测得漏电为银行表箱进线存在 15.756A 漏电流，而电表出线无漏电，确认该点为本台区漏电故障点;

四、问题确认:

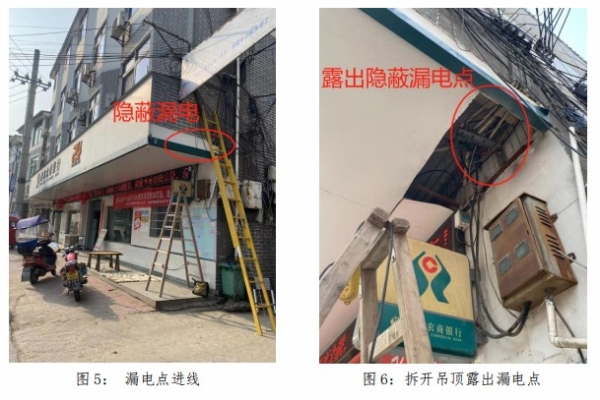

经过 30 分钟左右定位核查，确认了该台区漏电故障点位置，为农商银行进线街码处。该点被农商银行广告牌遮挡,位置较为隐蔽。

供电所人员与银行经理沟通后，对该点下方吊顶处破开进行确认，打开后发现有一根裸露火线与街码有接触。

五、总结分析:

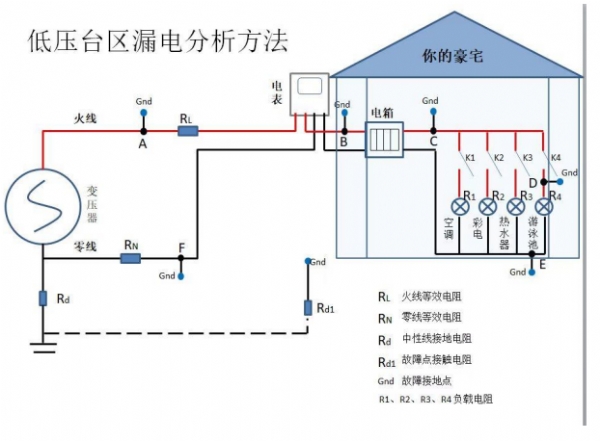

低压台区配电线路是与居民生活贴切接近的配电线路，一旦存在漏电情况，容易发生人身安全事故。本次台区案例属于电表前端线路漏电，属于如下示意图的A点漏电:

线路漏电的特征和影响:

1、如图所示，线路接地故障即 A点接地，会产生漏电流。漏电流的大小取决于故障点接触电阻 Rd1 和中性接地电阻 Rd 的大小，一般漏电流在几安培到几十安培不等，如是没装漏保的台区，由于故障电流较小，前端保护开关不会跳开，台区线损会明显增高;

2、接地故障常规表现是零线带电，从图中可分析出来，零线带电原因实际是接地周边和零线有了电压差，本次测量有 110 伏左右。该种情况下，如果用户布线不规范，零地错接等，就会导致设备外壳等带电，安全隐患较大。

3、我司漏电核查仪区别于传统的核查方式，采用4个电流钳实时的测量出漏电流，通过2到3个检测点的快速测试，就能定位出漏电位置，快速方便。
