电力系统时间同步装置

158-5244-6767

江苏京腾电子技术有限公司

江苏省徐州市铜山区高科技工业园

2025-2-26

产品简介

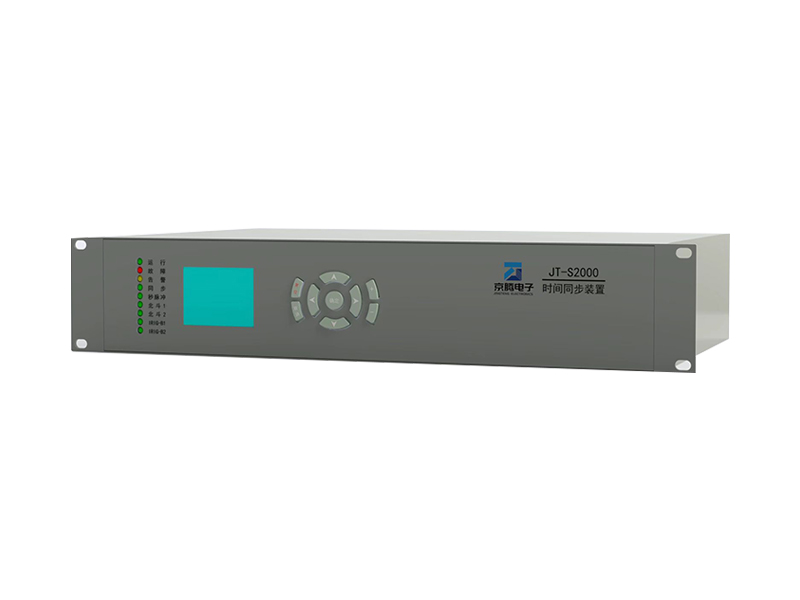

JT-S2000时间同步装置是京腾电子公司在原有产品基础上，新研发出的新一代时间同步装置。装置利用全新北斗或者GPS系统卫星发送的时间同步信号，向电力系统各种自动化装置/系统提供高精准的同步时间信号，JT-S2000目前实现了自主可控生产。

主要功能

为电网自动化装置如故障录波器、事件计录仪、微机继电保护及安全自动装置、远动及微机监控系统等提供时间标记。

用于频率监视的标准时钟，即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况。

用于故障测距，特别为研制双端行波测距的装置创造了条件。

用于继电保护试验，检验线路纵联保护（高频相差保护装置）。

技术特点

时间精度高，达纳秒级。

信号接收可靠性高，不受电站地域条件的限制。

可设定秒、分、时钟同步脉冲输出，并可经串行口输出时间信息，可方便地由各种自动化装置选用。

IRIG-B直流偏置输出。

装置的所有信号输出均经隔离输出，抗干扰能力强。

装置具有多种串行信息输出与交互方式，以满足用户不同的信号利用要求。

支持NTP/SNTP网络对时功能。

支持IEC 61588网络测量和控制系统的精密时钟同步协议。

支持自检状态信息上送协议MMS。

支持板卡识别，板卡配置上传下送。

支持多源选择判断。

具备守时功能，可实现时间渐变。

具备日志功能，可查阅装置历史情况。

多种输出接口，可根据用户需要设计特定的输出接口。

具备闰秒、闰日功能。

具备状态监测功能。

具备位置信息输出功能。

预热时间不超过两小时，在守时12小时状态下的时间准确度优于1μs/h。

架装式结构，既可后接线，又可前显示前接线，安装使用方便。

技术指标

项目	指标
环境条件
工作温度	0 ℃～+40 ℃
贮存温度	-40 ℃～+50 ℃
电气条件
电源	AC85V～265V or DC100V～360V
功耗	不大于72W
信号输入	北斗信号、GPS信号及B码信号
性能
获得数据时间	瞬时断电后重开机：≤2min。位置未变，重开机，≤2min。位置和时间变化重开机，≤20min。本地第一次开机，≤20min。
位置精度	±0.1′
时间精度	1μs（TTL有源脉冲输出）
空接点输出口特性	空接点C、E间外接电压：VCE≤220V。
	空接点C、E间允许电流：ICE≤20mA。
	时间精度：<3μs。
串行接口	RS232输出和RS422/485输出，波特率（4800、9600）可选；数据位8位，停止位1位，无校验。
可设置脉冲输出	可以将输出脉冲设置为秒脉冲（1PPS）、分脉冲（1PPM）、时脉冲（1PPH）等，信号脉宽约200ms。
IRIG-B直流偏置输出	每秒输出1次IRIG-B直流电平码
信号输出
TTL	准时沿：上升沿，上升时间≤100 ns。
	上升沿的时间准确度：≤1μs
静态空接点	准时沿：上升沿，上升时间≤1μs。
	上升沿的时间准确度：≤3μs。
RS-485	准时沿：上升沿，上升时间≤100ns。
	上升沿的时间准确度：≤1μs。
光纤	准时沿：上升沿，上升时间≤ 100 ns。
	上升沿的时间准确度：≤1μs。
NTP	对时精度：≤3ms。
IEEE-1588（PTP）	对时精度：≤1μs。
	抖动：≤200ns。
串口	对时精度：≤5ms。
物理指标
外形尺寸	1U、2U、4U,”19”标准机箱（支持定制）
