电磁负荷均衡调压器

电磁式负荷均衡调压器

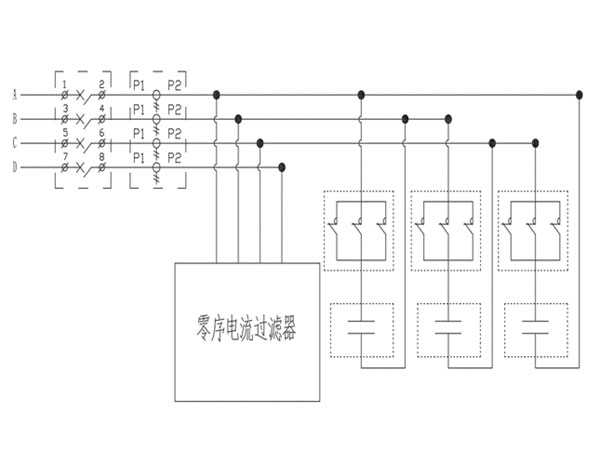

电磁式负荷均衡调压器的核心工作机制基于零序电流过滤器与多级电容动态投切的协同作用，其工作逻辑可概括为：

零序电流过滤与阻断：通过零序电流过滤器识别并补偿负荷侧的不平衡电流，使电源侧三相电流趋于对称。物理切断零序电流流向电源中性线的路径，迫使其在装置内部或负荷侧循环，实现电源侧零线电流归零。

电压质量提升：消除零线压降：电源侧零线电流被阻断，零线电压损失趋近于零，消除电位漂移，显 著抬升末端相电压。均衡相间压降：重载相电流减小，末端电压回升；轻载相电流增加，末端电压回落，均调整至国家标准范围内。

系统能效优化：三相电流平衡化后，负序电流分量减少，线路总电流均方根值降低，从而减少线路及变压器绕组的功率损耗，实现节能降耗。

核心功能：一机多能 全 面治理

1，消除零线损耗

将不平衡负荷电流平衡化，使零线电流近乎为零，从根本上消除零线损耗。

2，平衡三相负荷

显 著提升三相电流平衡度，使各相电压稳定在国家规定范围内。

3，提升末端电压

通过降低重载相压降、提升轻载相压降，有效解决台区末端低电压问题。

4，降低线路损耗

三相电流平衡后，总线路损耗大幅下降，节能增效显 著。

产品型号容量：多种规格 满足不同需求

0～30kVA规格：适用于小型台区或负荷较轻的场景，配套电容规格为3kvar。

0～60kVA规格：适用于中型台区或普通居民社区，配套电容规格为6kvar。

0～90kVA规格：适用于大型台区或存在大功率负载的场景，配套电容规格为9kvar。

技术优势

相比传统治理方案，本产品具有经济耐用、自适应调节、安装便捷等优势，是低压配电网电能质量治理的理想选择。

1，经济耐用免 维护：

核心部件寿命长，结构设计坚固，无 需定期维护，全生命周期成本低。

2，自适应平滑调节：

能够根据电网负荷变化，在1毫秒内自动平滑调节电压和电流，无 需人工干预。

3，安装便捷免调试：

采用单杆抱箍式安装，无 需停电，施工时间短，对用户影响小，且出厂即设，现场即用。

4，综合性价比优：

相比传统改造、普通调压器及电子式设备，本产品在投资、效 果、维护成本等方面综合优势明显。

适用场景

场景一：台区末端存在充电桩、养殖场、电机等大功率单相负载，引起沿线电压偏低。

场景二：台区供电半径长，且三相负荷分布不均，导致末端电压质量差。

场景三：台区线损率高，三相电流不平衡度严重，影响供电效率和经济性。

安装策略

1，靠近大功率用户：若末端有大功率用户，设备应安装在靠近该用户的位置，以优先保 障其电压质量。

2，线路靠后位置：若台区主要问题为沿线电压偏低，则应将设备安装在供电线路靠后的位置。

3，负荷中心位置：对于普通居民用户且负荷分布均匀的台区，建议将设备安装于负荷中心。

4，单相制改造：对于单相制供电台区，需先改造为三相四线制，再安装本设备，以实现全 面提升。

试点成果

1，末端电压提升：投运后，各试点台区末端蕞低电压均提升至220V左右。

2，台区线损下降：线损率平均下降超过40%，蕞高降幅达67%，节能效 果远超预期。

3，治理范围：设备治理范围可达300米以上，无视用户数量和供电线路长度。

4，安装方式：均采用单杆抱箍式不停电安装，平均安装时间仅1.5小时。

效益分析

经济效益：显 著降低台区线损，节约大量电费支出；同时减少传统电网改造投资，经济效益显 著。

社会效益：提升居民用电体验，赋能乡村振兴；减少停电次数和时间，提 高供电可 靠性。

管理效益：数字化管控平台可实现设备状态实时监测和故障预警，提 升运维管理效率。
